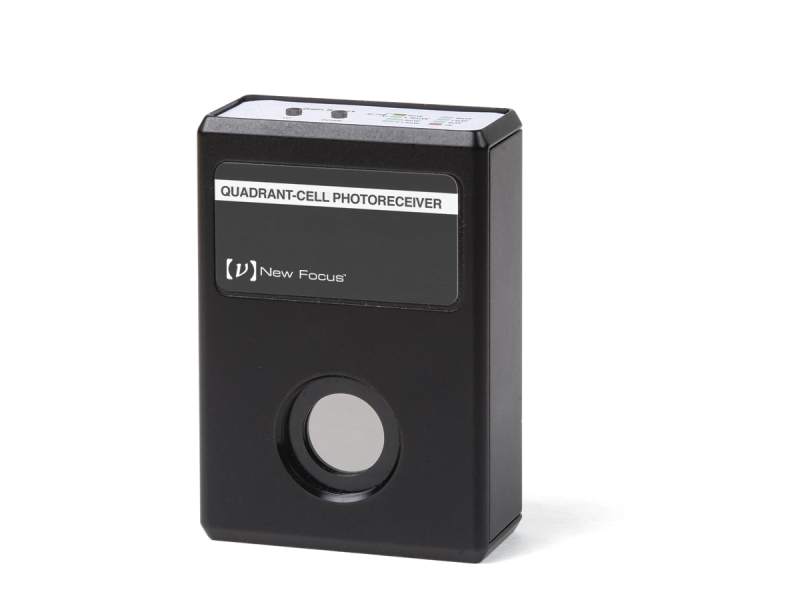

2901 象限单元光接收器，硅，190-1050 nm，8-32/M4 螺纹

当您需要测量190至1050 nm激光束位置的微小偏差（例如光束稳定系统中的需求）时，2901 象限单元光电接收器是非常理想的选择。象限单元光电接收器由彼此非常靠近放置的四个独立但相同的光电单元组成。为了提高这些光电接收器的灵敏度，每个单元的光电流在与其他光电单元信号一起处理之前，先发送到其自身的放大器，以产生上下正负差（垂直误差）和左右正负差（水平误差）信号。还提供了所有象限的总和信号以进行标准化。这些光电接收器可以用电池，您自己的直流电源或我们的0901型电源供电。8-32的安装螺纹。现在还包括M4公制适配器和工具。

参数

技术参数

波长范围

190-1050 nm
感光尺寸

3 x 3 mm
最大转换增益

10² to 10⁶ V/W
跨阻抗增益

2x10² to 2x10⁶ V/A
光输入

Free Space
CW 饱和功率

30 mW per channel
模拟输出

X, Y, SUM
模拟输出电压范围

X & Y: ±2.5 V
SUM: 0 to +2.5 V

连接器，模拟输出

Male BNC
模拟输出阻抗

1 kΩ
电源要求

±15 V, 50 mA power supply or 9V Battery
响应度

0.5 A/W
带宽 (-3 dB)

100 kHz (30 Hz for SUM)
探头的材质

Si quad-cell with 100 µm gap
上升时间

4 µs

波长范围

190-1050 nm
感光尺寸

3 x 3 mm
最大转换增益

10² to 10⁶ V/W
跨阻抗增益

2x10² to 2x10⁶ V/A
光输入

Free Space
CW 饱和功率

30 mW per channel
模拟输出

X, Y, SUM
模拟输出电压范围

X & Y: ±2.5 V
SUM: 0 to +2.5 V

连接器，模拟输出

Male BNC
模拟输出阻抗

1 kΩ
电源要求

±15 V, 50 mA power supply or 9V Battery
响应度

0.5 A/W
带宽 (-3 dB)

100 kHz (30 Hz for SUM)
探头的材质

Si quad-cell with 100 µm gap
上升时间

4 µs

资源 & 下载

相关产品

Accessories

	对比	描述	兼容性	图纸、CAD和参数	库存	价格

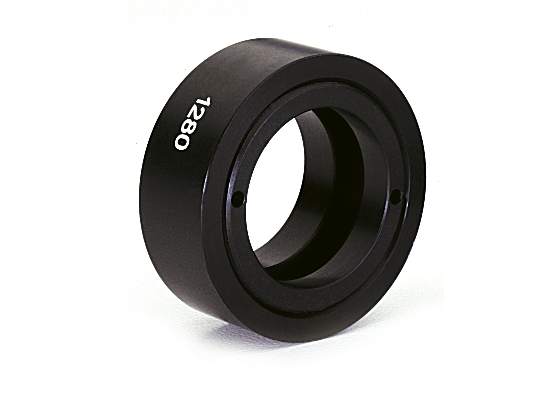

		1280 滤光片支架，New Focus 探测器	UNIVERSAL		联系我们

经常一起购买

描述	兼容性	库存	价格
0901 实验室电源，±15 VDC	UNIVERSAL	联系我们	$570

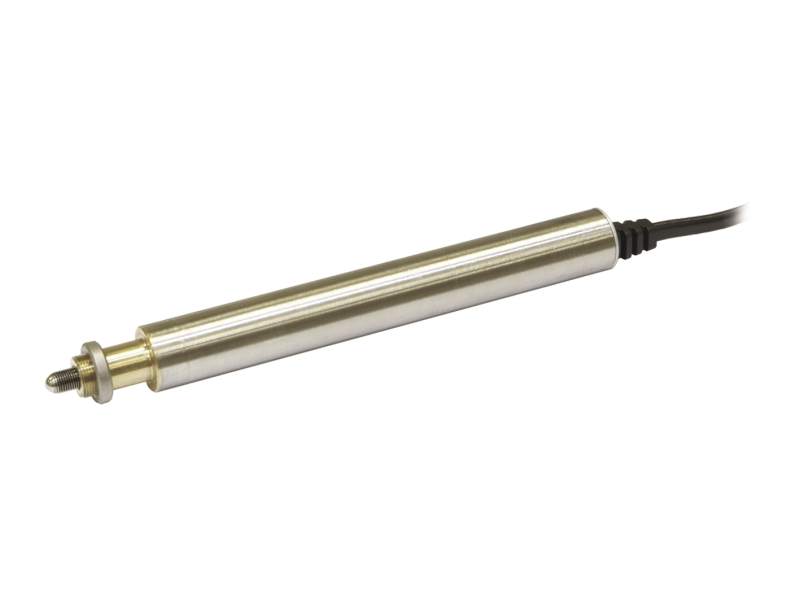

TRA12PPD 电动促动器，微型，12mm行程，步进电机，25 针 D-Sub	UNIVERSAL	有现货	$1,086
0923-2 配件电缆，Pico (m8) 双端，公接头转公接头，2 m	UNIVERSAL	有现货	$69

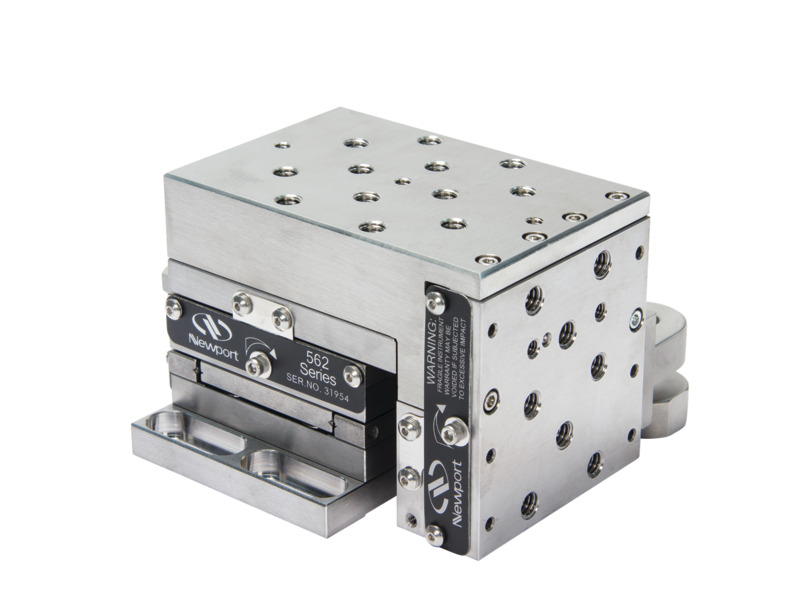

562-XYZ XYZ 线性位移台，ULTRAlign ，0.5英寸，右手系，8-32和1/4-20	IMPERIAL	有现货	$3,048

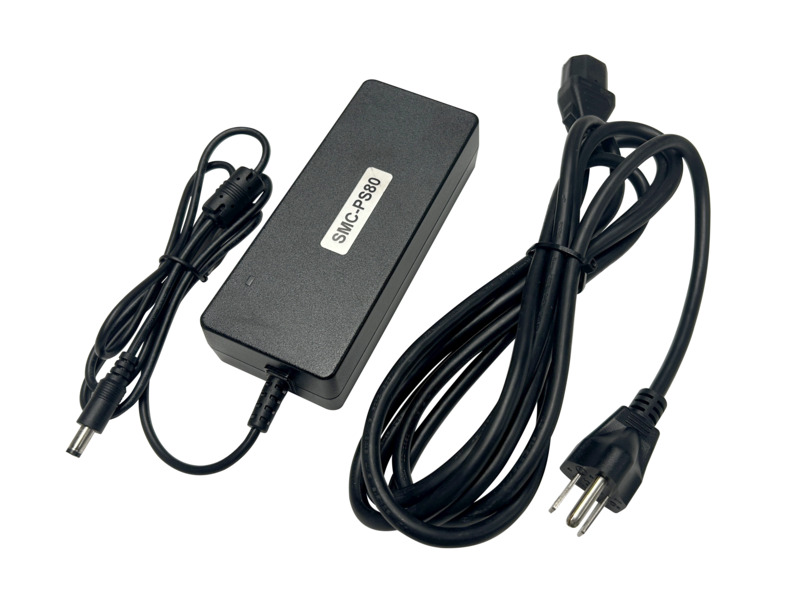

SMC-PS80 电源，SMC100 系列，80W，100-240 VAC，47-63 Hz，最大电流为 1.9 A	UNIVERSAL	有现货	$178

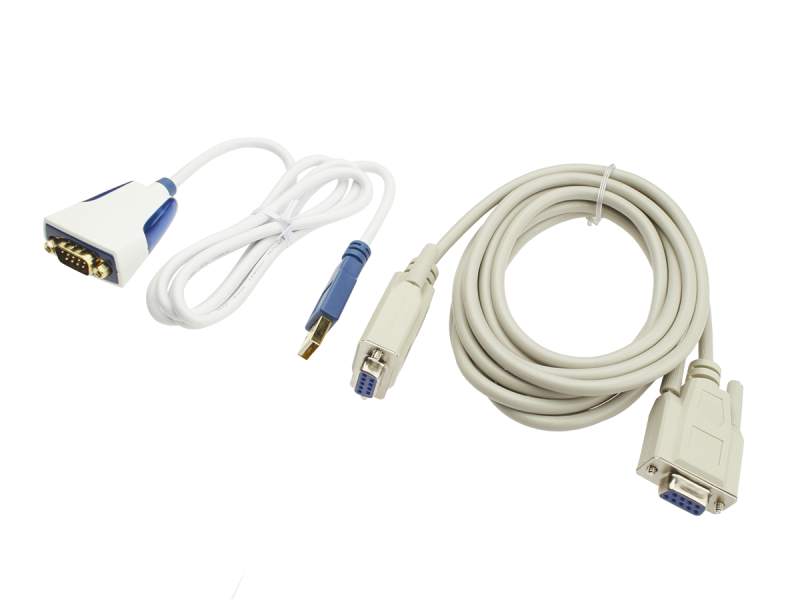

SMC-USB USB 接口，包括 USB 至 COM 端口适配器和 RS-232-C 电缆	UNIVERSAL	有现货	$139
