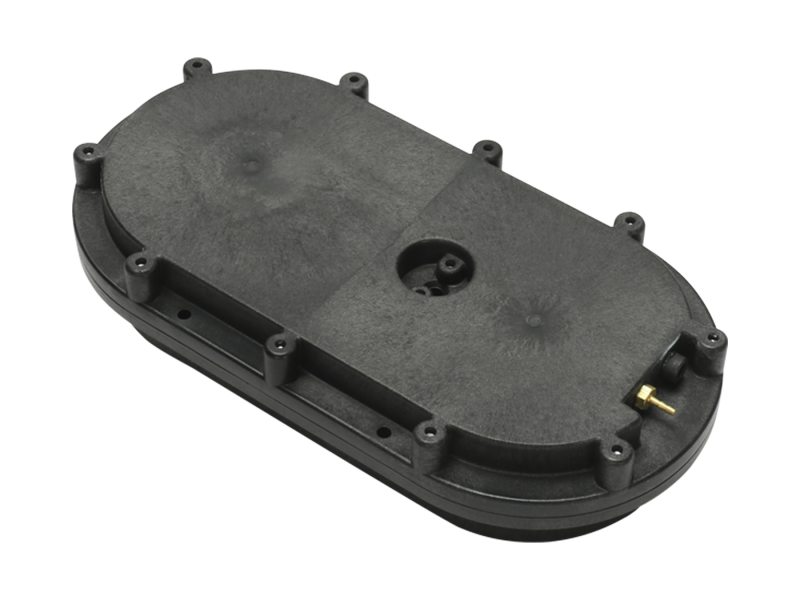

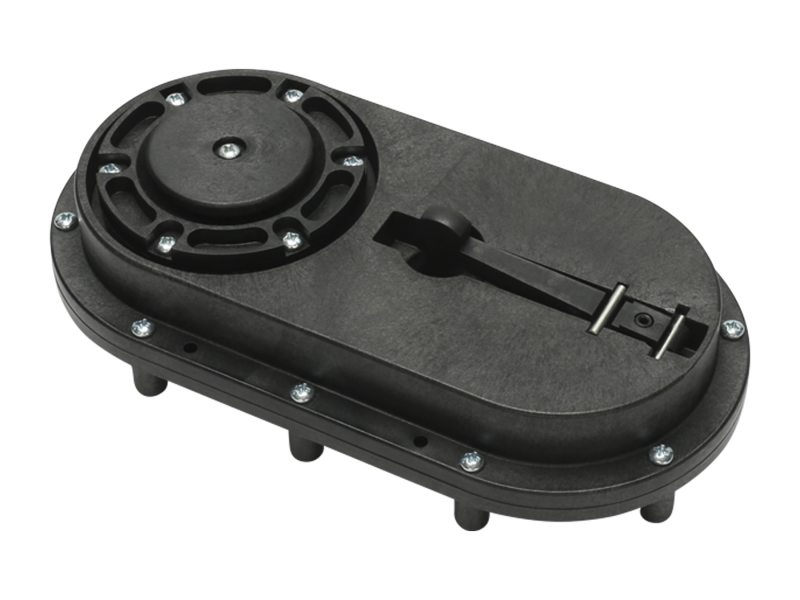

Pneumatic Isolator, Compact, Re-leveling Valve

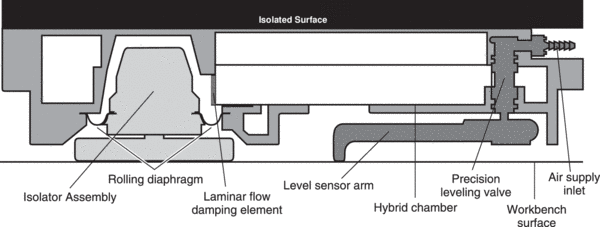

The CM-225-1V Isolator with Re-leveling Valve provides excellent pneumatic vibration isolation. Featuring our unique Stabilizer™ hybrid chamber design, this isolators offers the largest compliance volume, and therefore the best vertical isolation of any compact isolators. The extremely low profile design allows integration into a large variety of small machines. Automatic releveling maintains platform stability.
Specifications
Isolator Height
50.8 mm
Load Capacity per Isolator
27 kg
Number of Isolators
1
Self Centering
Yes
Releveling Accuracy
0.6 mm
Horizontal Isolation, Resonance
3.6 Hz
Horizontal Amplification at Resonance
10 dB
Horizontal Isolation, 10 Hz
80%
Vertical Isolation, Resonance
3.2 Hz
Vertical Amplification at Resonance
12 dB
Vertical Isolation, 10 Hz
84%
